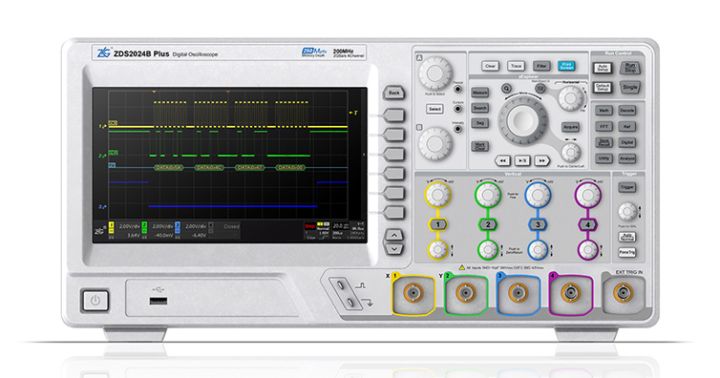

模拟示波器作用

1、可以测量直流信号、交流信号的电压幅度

2、可以测量交流信号的周期，并以此换算出交流信号的频率。

3、可显示交流信号的波形。

4、可以用两个通道分别进行信号测量。

5、可以在屏幕上同时显示两个信号的波形，即双踪测量功能。此功能能够测量两个信号之间的 相位差，和波形之间形状的差别。

模拟示波器怎么看频率

模拟示波器能直接读出的是幅度（峰峰值，相当于幅值的2倍）和周期，频率是根据周期的倒数计算出来的。

示波器上有很多正方形的格子，每个格子的边长我们称为一个大格，而每个大格相当于5个小格。

幅度是看Y轴方向，你利用上下移动的旋钮，让波形的最下面压住任一条水平刻度线，然后读波形最上部，在Y轴上的距离相当于几个大格。

建议：

（1）波形的幅度要尽量放大，以占据屏幕Y方向的1/2 - 3/4为宜。

（2）波形左右要张开，使得波形在屏幕上显示的周期大概相当于1-2个周期的波形，不要显示出太多的周期（你现在看看你的波形，相当于n个周期）

这样可以使得你的读数精度得以提高。

模拟示波器频率怎样计算

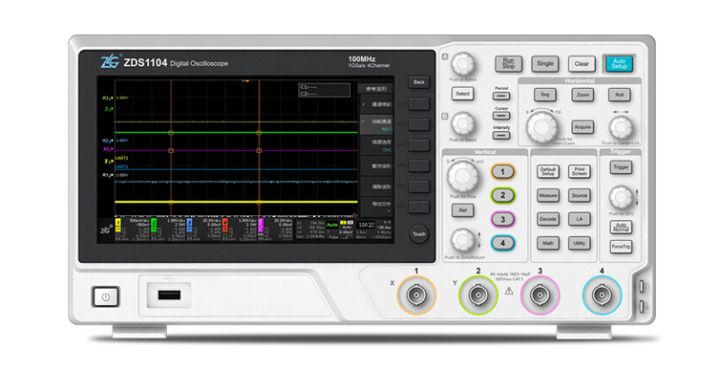

在示波器屏幕上找到波形的一个周期的同相点，然后从 X 轴刻度上读取一个周期的时间，大格就是你设置的 X 轴扫描时基，比如这里设置为 100ns/div（模拟示波器的话看面板旋钮指到多少 s/div），因此两箭头处的间隔就是 4 格多一点，然后看小格，估读一下大概是 425ns（模拟示波器的话估读不可能很准确），看看示波器测量菜单上测量出来的是 426ns，估读还是比较准的。

然后用 1 除以一个周期的时间得到频率，1/425ns = 2.35MHZ，结果和测量菜单测量出来的频率值一致，与信号源设置频率相当。
