现代电子设各使用的电源大致有线性稳压电源和开关稳压电源两大类,所谓线性稳压电源就是其调整管工作在线性放大区,这种稳压电源的蕞主要的缺点是变换效率低,一般只有35%60%左右.开关稳压电源的开关管工作在开关状态,其主要的优越性就是变换效率高,可高达70%95%目前,计算机、通信设备、雷达、电视及家用电器等现代电子设备中的稳压电源已基本采用了开关稳压电源,因此,本书的大部分篇幅将介绍这种稳压电源电路的设计与应用。

大功率开关电源就是用通过电路控制开关管进行高速的导通与截止。将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压。

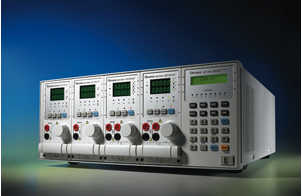

可编程直流电子负载

交流电源输入经整流滤波成直流;

通过高频PWM(脉冲宽度调制)信号控制开关管，将那个直流加到开关变压器初级上;

开关变压器次级感应出高频电压，经整流滤波供给负载;

输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的;

交流电源输入时一般要经过厄流圈一类的东西，过滤掉电网上的干扰，同时也过滤掉电源对电网的干扰;

在功率相同时，开关频率越高，开关变压器的体积就越小，但对开关管的要求就越高;

开关变压器的次级可以有多个绕组或一个绕组有多个抽头，以得到需要的输出;

一般还应该增加一些保护电路，比如空载、短路等保护，否则可能会烧毁开关电源。
