示波器是设备维修中必不可少的一种仪器。有了它技术人员就能快速、准确的找到故障所在，所以正确、熟练使用示波器是维修人员的的必修课程。同时，也是电子工程师不可或缺的工具，被称为电子工程师的“眼睛”。

不过，虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异，北汉科技就给大家介绍一下通用示波器的使用方法。

一、面板介绍

1、亮度和聚焦旋钮

亮度调节旋钮用于调节光迹的亮度（有些示波器称为“辉度”），使用时应使亮度适当，若过亮，容易损坏示波管。 聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。

2、信号输入通道

常用示波器多为双踪示波器，有两个输入通道，分别为通道1（ch1）和通道2（ch2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。

3、通道选择键（垂直方式选择）

常用示波器有五个通道选择键：

（1）ch1：通道1单独显示；

（2）ch2：通道2单独显示；

（3）alt：两通道交替显示；

（4）chop：两通道断续显示，用于扫描速度较慢时双踪显示；

（5）add：两通道的信号叠加。维修中以选择通道1或通道2为多。

4、垂直灵敏度调节旋钮

调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5v/div，表示垂直方向每格幅度为0.5v）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。

5、垂直移动调节旋钮

用于调节被测信号光迹在屏幕垂直方向的位置。

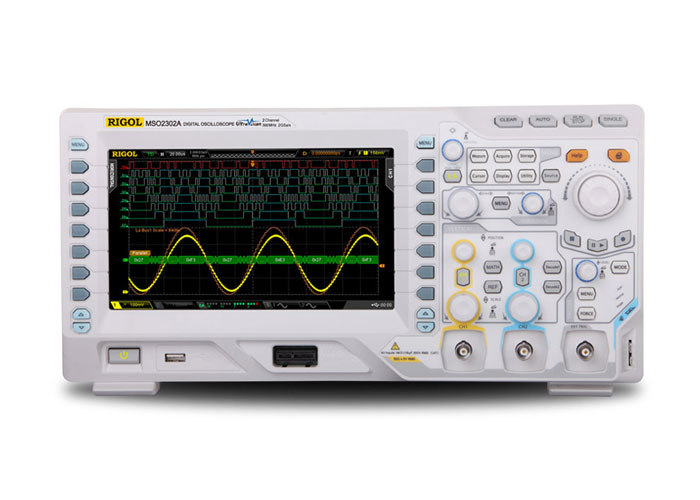

数字示波器

6、水平扫描调节旋钮

调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。

7、水平位置调节旋钮

用于调节被测信号光迹在屏幕水平方向的位置。

8、触发方式选择

示波器通常有四种触发方式：

（1）常态（norm）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；

（2）自动（auto）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；

（3）电视场（tv）：用于显示电视场信号；

（4）峰值自动（p-p auto）：无信号时，屏幕上显示光迹；有信号时，无需调节电平即能获得稳定波形显示。该方式只有部分示波器）中采用。

9、触发源选择

示波器触发源有内触发源和外触发源两种。如果选择外触发源，那么触发信号应从外触发源输入端输入，家电维修中很少采用这种方式。如果选择内触发源，一般选择通道1（ch1）或通道2（ch2），应根据输入信号通道选择，如果输入信号通道选择为通道1，则内触发源也应选择通道1。
