一般来说无源电压探头包含无源探头，高阻无源电压探头，低阻无源电压探头，无源高压探头等四个探头。

无源探头由导线和连接器制成，在需要补偿或衰减时，还包括电阻器和电容器。探头中没有有源器件(晶体管或放大器)，因此不需为探头供电。无源探头一般是坚固、经济的探头，它们不仅使用简便，而且使用广泛。

从实际需要出发，使用探头多的是电压探头，其中高阻无源电压探头占很大部分。无源电压探头为不同电压范围提供了各种衰减系数1×，10×和100×。在这些无源探头中，10×无源电压探头是常用的探头。对信号幅度是1V峰峰值或更低的应用，1×探头可能要比较适合，甚至是必不可少的。在低幅度和中等幅度信号混合(几十毫伏到几十伏)的应用中，可切换1×/10×探头要方便得多。但是，可切换1×/10×探头在本质上是一个产品中的两个不同探头，不仅其衰减系数不同，而且其带宽、上升时间和阻抗(R和C)特点也不同。因此，这些探头不能与示波器的输入完全匹配，不能提供标准10×探头实现的优性能。

大多数高阻无源探头的带宽范围在小于100MHz到500MHz或更高的带宽之间。而低阻无源电压探头(又称为50欧姆探头、Zo探头、分压器探头)的频率特性很好，采用匹配同轴电缆的探头，带宽可达10GHz和100皮秒或更快的上升时间。这种探头是为用于50欧姆环境中设计的，这些环境一般是高速设备检定、微波通信和时域反射计(TDR)。

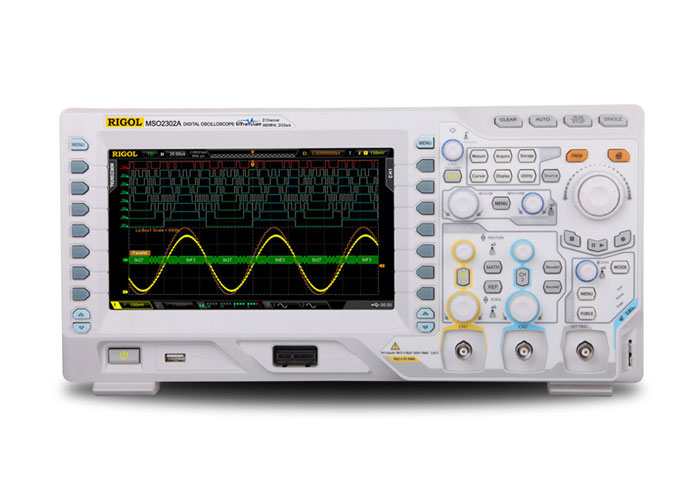

数字示波器

“高压”是相对的概念。从探头角度看，我们可以把高压定义为超过典型的通用10×无源探头可以安全处理的电压的任何电压。高压探头要求具有良好的绝缘强度，保证使用者和示波器的安全。

接着我们想一下，有源电压探头有什么呢？小编列举了以下三点：

1.有源探头包含或依赖有源器件，如晶体管。常见的情况下，有源设备是一种场效应晶体管(FET)，它提供了非常低的输入电容，低电容会在更宽的频段上导致高输入阻抗。有源FET探头的规定带宽一般在500MHz ～4GHz之间。除带宽更高外，有源FET探头的高输入阻抗允许在阻抗未知的测试点上进行测量，而产生负荷效应的风险要低得多。另外，由于低电容降低了地线影响，可以使用更长的地线。

2.有源FET探头没有无源探头的电压范围。有源探头的线性动态范围一般在±0.6V到±10V之间。

3.有源差分探头，差分信号是互相参考，而不是参考接地的信号。差分探头可测量浮置器件的信号，实质上它是两个对称的电压探头组成，分别对地段有良好绝缘和较高阻抗。差分探头可以在更宽的频率范围内提供很高的共模抑制比(CMRR)。

最后，还有电流探头与逻辑探头。
