小编有幸跟随大佬去了一次某检测中心，验证双极性电源的功能和性能，测试电池模组在充放电过程中的噪声是否满足客户要求，其中遇到一些问题以及解决方案，在这里和大家一起分享和学习。

调整模组SOC至30%、测试前拍照记录模组的外观状态，记录模组的绝缘电阻、按照接线方式安装好测试台、输入正弦波电流3.8Ap-p，10KHz、在不同位置用分贝仪记录噪声，每个点测试时间为10min，分贝仪距离模组100mm、最差测试点最大噪声应小于43db。接线方式如图1所示：

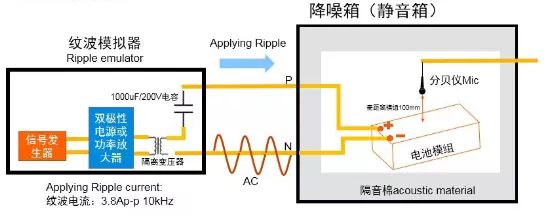

图1 接线方式图

在按照接线方式安装好测试台之后，双极性电源输出电流，使电流达到3.8Ap-p，然而用示波器检测到通过电池模组的电流最大只能到2.3A左右，无法达到3.8Ap-p的输出电流。

经过大佬现场调试，分析问题出现在两个部分，第一是隔离变压器（功率：1000W；作用：在电池放电过程中防止电流往回灌）在工作时产生很高的电感，对交流电有一定的阻碍作用，其次是使用的有极性电容会有一定的直流分量灌进去，不宜用在纯交流环境。

现场提供了两种解决方案，第一，将换成非晶磁环变压器，第二，将电容换成无极性电容，第一种在现场不支持，第二种我们借用了检测中心4.7微法的无极性电容，替换掉之前的有极性电容，撤掉了隔离变压器，测试发现电池放电过程中，电流往回灌，使得双极性电源启动自我保护程序，无法测试，故再增加一个无极性电容在电池模组的负极，可以正常测试，问题得到解决，实际接线如下图2所示：

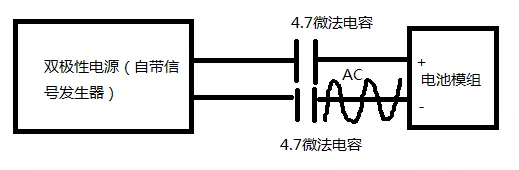

图2 实际接线图

测试结果如下表1所示：

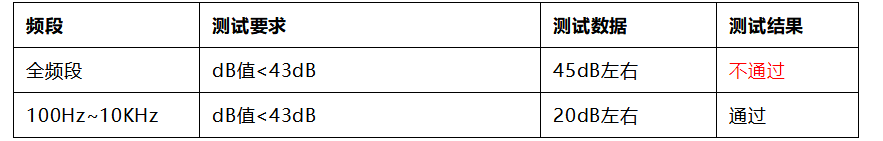

表1 测试结果表

从表中可以看出，全频段测试结果是不满足测试要求的，而在国标GBT 3767-2016中规定声学噪声测试的频率范围为100Hz~10KHz，在100Hz~10KHz范围内，测试的DB和DBA值都在20dB左右，测试通过，原因是在低频（125Hz以下）段，DB和DBA值会比较大，且大多数的企业都不将低频做参考，基本上都看DBA的值，不将DB值作为参考依据（DBA是在DB的基础上进行A计权，A计权针对人耳分辨声音的特点进行了修正，这样得出的dBA值更容易贴近人耳的感受）。

在整个测试过程可以看出，双极性电源的自我保护功能可以在电压超限时自启动，很好的保护自己，大大的节省后期的维修售后费用，此款电池模组在充放电过程中产生的噪声大致会在20dB左右，噪声干扰较小。

以上就是关于双极性电源进行电池模组噪声测试啦！
